FPM-Trinity技术介绍 | 电子部件3D打印机
用一台设备完成电子部件制造

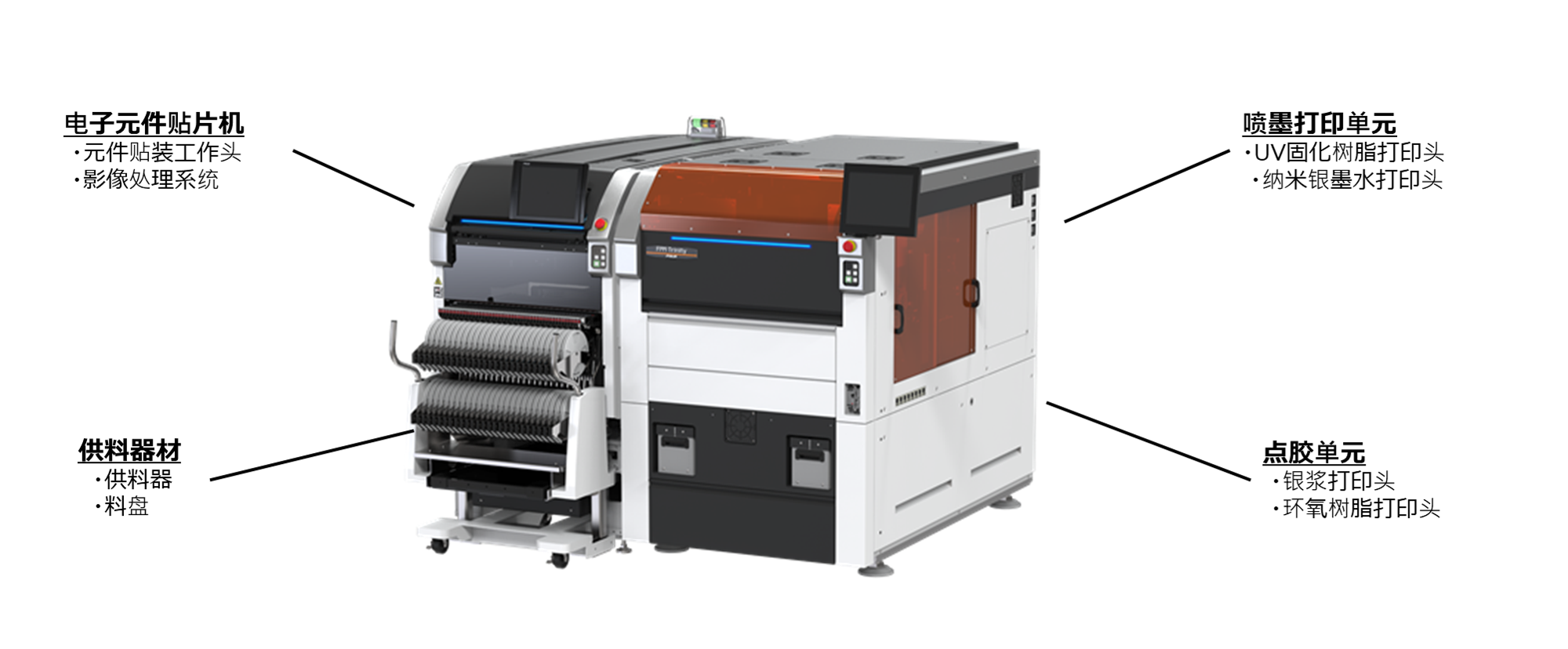

FPM-Trinity配备了用于树脂打印和电路打印的喷墨打印单元、用于喷涂导电浆料/环氧树脂的单元以及用于贴装元件的贴片机。
电子设备制造所需的所有功能都集成在一台设备中。

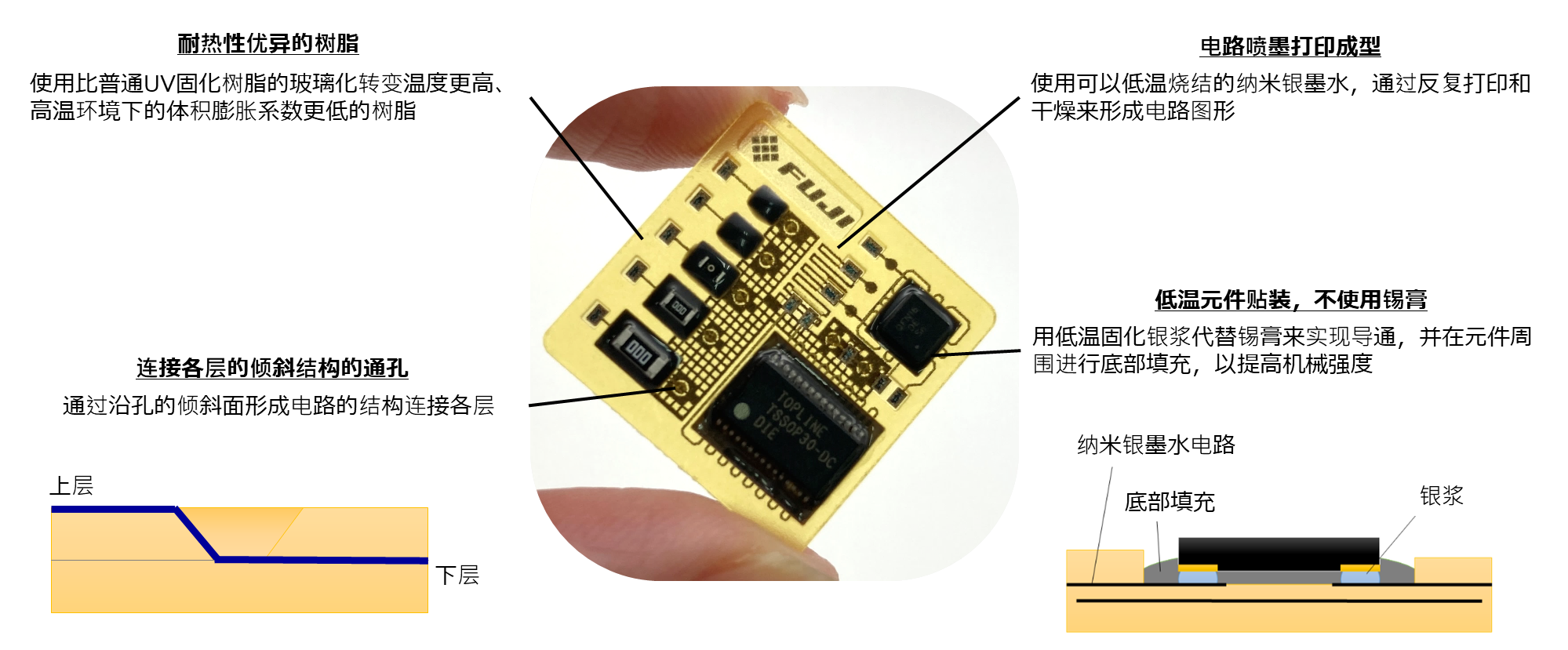

FPM-Trinity的关键制程
FPM-Trinity整合了FUJI的先进工艺,可制造出高品质的电子部件。
可制造三维立体的电子设备

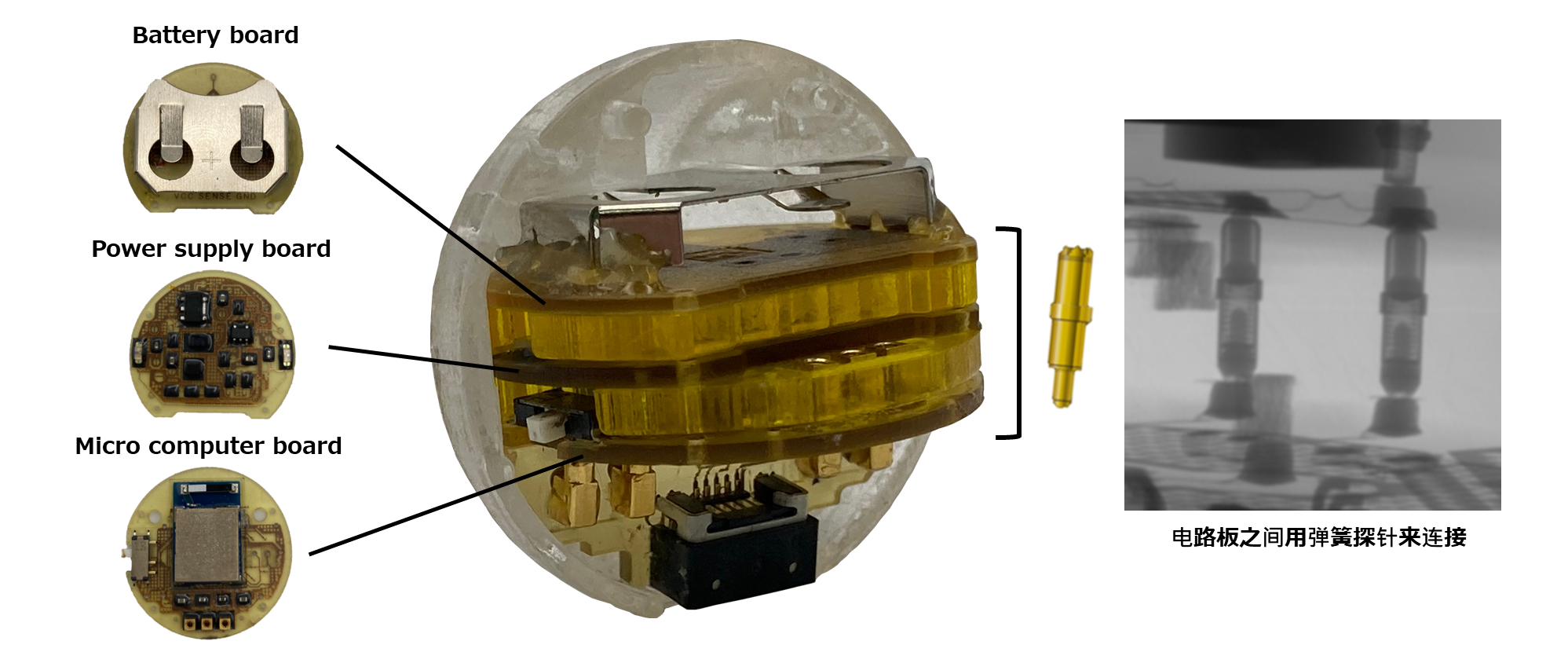

◆电路板堆叠结构
多个单元堆叠组合,形成一个三维电子模块。
电路板各层之间通过弹簧探针来实现电气连接。

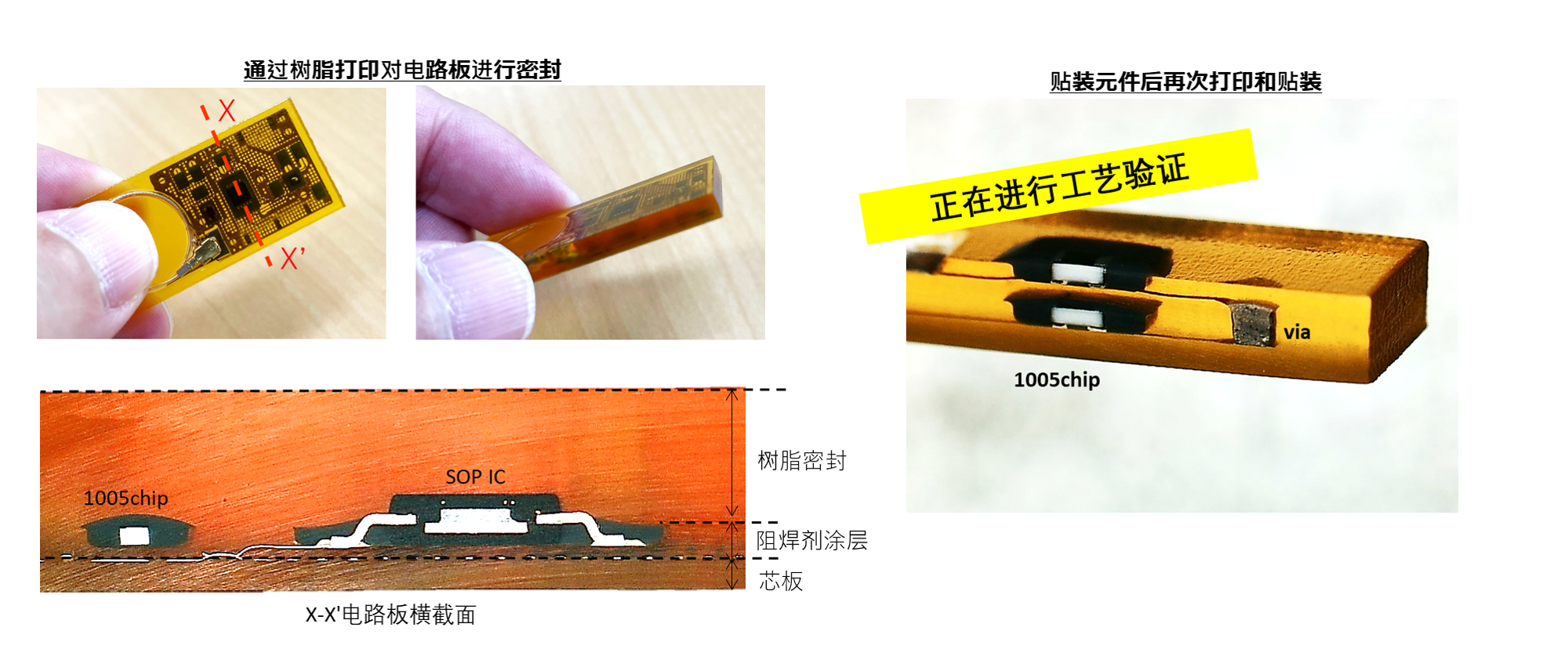

◆元件贴装后再打印和贴装
贴装完成后,可以在电路板上再次打印树脂,对元件进行密封。
另外,还可以在贴装好的电路板上进行树脂打印、电路印刷和元件贴装,以形成具有多层贴装元件的电路板。
目前还处于工艺验证阶段,但我们已在逐步推进多层板全自动制造工艺的研发。
设计规范指南
项目 | 规格(截至 2023 年 6 月) | |
---|---|---|
材料 | 树脂 | 光固化(橙色透明型) |
电路 | 纳米银墨水 | |
元件连接和电极 | 银浆 | |
元件固定 | 环氧树脂胶粘剂(黑色) | |
打印 | 最大打印尺寸 | 120 x 60 x 4 mm |
电路 | 线宽 | 最小:140um/最大:1000um |
层数上限 | 5层 | |
层间连接 | 盲孔(不堆叠) | |
元件贴装 | 贴装方法 | SMD |
芯片元件 | 0603 ~ 3216mm | |
封装元件 (QFN, QFP, SOP) |
最大尺寸7mm 厚度上限:1mmt |
|
最小电极间距 | 0.5mm | |
电极表面处理 | 锡、金 |
