创新的复合加工机 GYROFLEX
FUJI引以为豪的切削及自动化的高技术水平
将此技术结合起来研发的高等级复合加工机面市。
特征
FUJI为了提高零部件加工的效率和灵活性,研发了GYROFLEX自动化复合机。
这是一款创新的技术方案,有助于确保客户的生产和收益最大化。
可以集成工序
不仅是刀塔刀库,加上工具主轴最大储存70种刀具可以进行多元化加工。最适合工序集成的多品种中量生产。
另外,一台集成加工可以减少设备的占地空间。
无人运转
通过标准搭载的机械手,可以高速进行工件装卸,实现无人运转。优秀的铁削处理能力保证自动化的稳定性。
另外,因为可以拆卸重物,所以有助于减轻作业者的负担。
加工程序制作方式
通过3D-CAM(ESPRIT)软件可简单方便的进行编程。无需担心对应多样化的工件形状和工序汇总。
Machine Structure

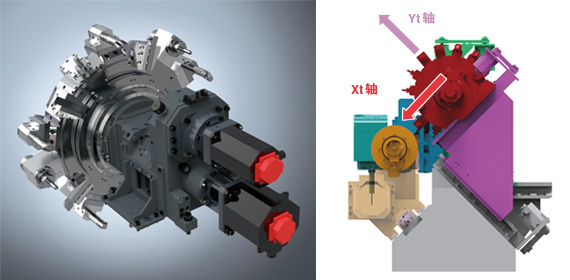

带动力刀刀塔
・可搭载15把刀
・X轴、Y轴采用高钢性滑动导轨
・刀塔分度时间0.4秒
・齿盘式刀塔
・高刚性动力刀
动力刀转速:Max.4000min
动力刀电机:4.5 kw
工件主轴
・在Z轴导轨上以960mm行程面对面放置
・搭载尺寸·能力相同的两个主轴,两个主轴同时可以在同一时间内做相同的加工
・保持相同的较向位置直接进行零件的交换
・Z轴滑轨可实现快速移动,因此可以缩短两个主轴间的工件交换时间
工具主轴
・X轴、Y轴采用高钢性滑动导轨
・190度摆动左右主轴的切削皆可对应。广泛的铣削范围。
・采用Capto C6刀杆
・B軸にカービックカップリングを採用している為、旋盤加工に使用することも可能です。
・高性能工具主轴
工具主轴转速:Max.12000min-1
工具主轴电机:11kw
ATC
・ 工具主轴顶部配置刀库、更顺畅的换刀
・ 可收纳40把刀
・ 最快工具更换时间:4秒
・ 工具最大直径:φ130 mm
工具最大长度:300mm
工具最大重量:8kg
3轴桁架机器手
・设备左右可以放置周边装置
・ 上下轴采用双动作结构的双倍行程导轨,将机器高度控制在最下限
・ 油压驱动的手爪实现稳定的高夹持力
另外,薄型构造的两面手爪将工作搬运空间需求做到最小
・ 特配:工件夹紧开关
