Auto Shape Generator

使影像处理数据创建作业变得更快、更简单、更可靠
Auto Shape Generator

在创建新的贴片机的生产程序时创建影像处理数据作业将占用80%以上※1的工时。特别是创建有多个引脚和锡球的封装元件的数据,是难易度非常高,花费时间的工作。如果影像处理数据设置不正确,因位置偏差和元件识别错误会导致停机等损失,因此这项作业对于保证质量重要。

然而,随着市场需求的多样化,生产品种的数量增加,新程序的创建数量也在增加。此外,为了缩短生产开始前的准备时间,需要减少创建程序所需的工时,增加了作业量。

在此介绍应用软件Auto Shape Generator,它解决了与创建此类影像处理数据相关的问题。

※1 本公司调查的结果

Auto Shape Generator的特长

1. 谁都可以在短时间内创建正确的影像处理数据
2. 通过专用离线影像处理单元离线创建数据
3. 生产中的影像处理错误时也能立即对应

1. 谁都可以在短时间内创建正确的影像处理数据

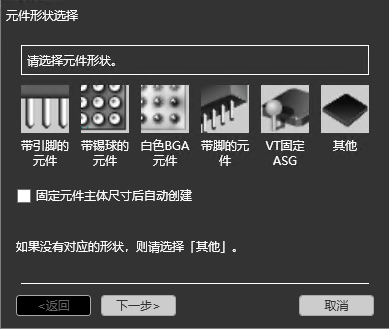

使用在贴片机上拍摄的元件影像,在向导形式的选择式菜单中可以简单地创建数据。因为AI不仅能识别主体形状,还能识别封装元件的锡球和引脚,所以能创建正确的形状数据。特别是创建不规则排列的锡球数据效果显著。

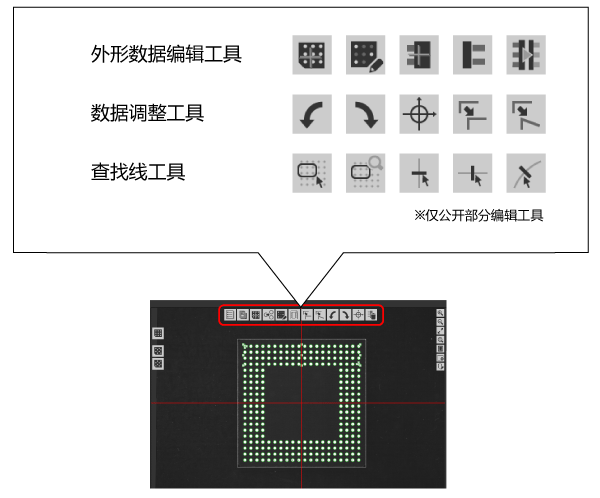

无法自动创建的元件可以使用与拍摄影像匹配的形状数据编辑数据。通过自动识别形状+形状数据,可以在短时间内创建90%以上※2的市场流通元件的影像处理数据。

※2 本公司调查的结果

使用形状数据可以简单从影像中选择

2. 通过专用离线影像处理单元创建离线数据

如果使用专用离线影像处理单元,就可以不停止生产离线创建数据。拍摄元件影像的离线影像处理单元配备了与贴片机相同的相机和算法,可以进行识别测试,因此可以避免在开始批量生产时因影像处理错误而导致机器停机。

※ 需另外准备VPDplus许可证。

3. 生产中的影像处理错误时也能立即对应

开始生产后,由于批次之间元件的个体差异,可能会出现影像处理错误。即使在这种情况下,也可以根据贴片机拍摄的元件影像在短时间内修正影像处理数据后重启生产。

AIMEX III/IIIc(NXT III/IIIc可通过生产线计算机编辑数据)

Auto Shape Generator 有助于在难以确保人力资源的情况下促进多技能化和缩短开始生产的准备时间。在FUJI展厅中,您可以看到使用实际机器的演示。
关于产品的详细信息、参观展厅等,请随时咨询。
