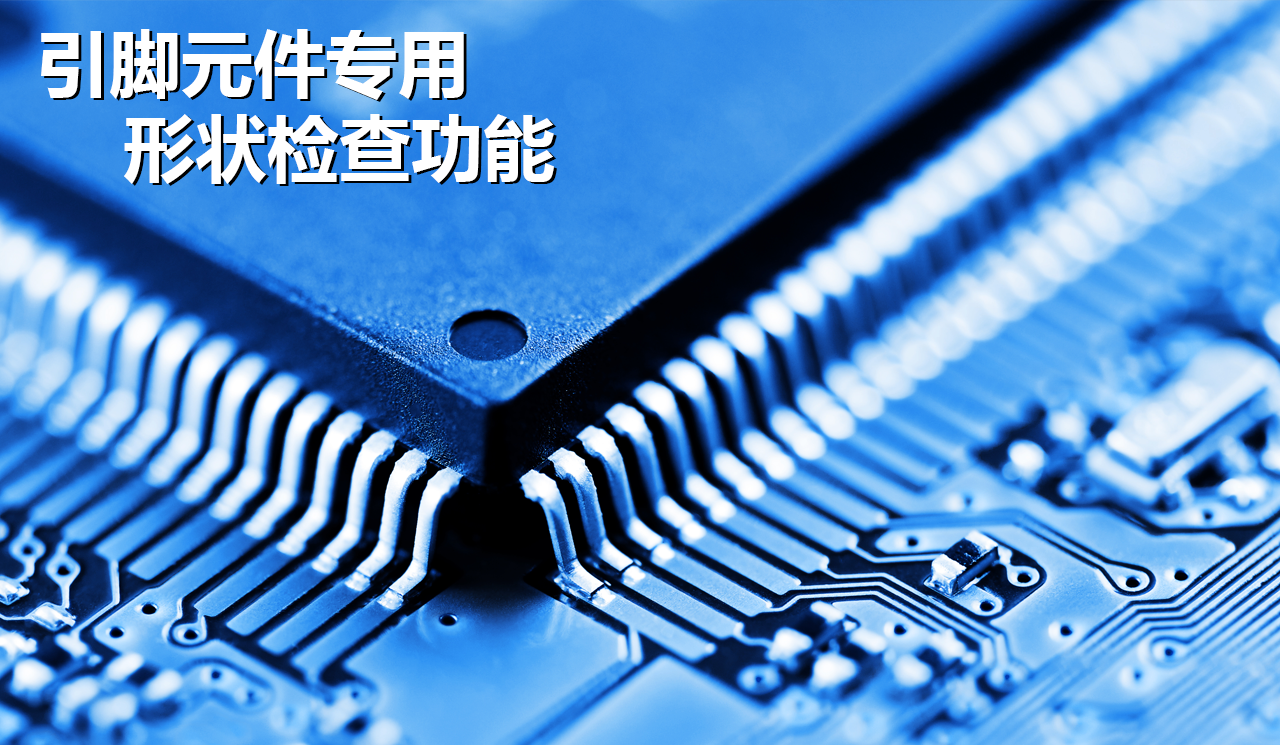

引脚元件专用形状检查功能

产品・技术・展会



引脚变形是导致贴装不良的因素之一。目前,很多用户用三维共面性检测器来检测引脚是否变形。虽然三维共面性检测器具有高精度、高通用性的优点,但是初始成本太大。因此,很多用户迟迟未引进。

为此,我们研发了一款新的检测装置。



激光式引脚检测单元

本公司新研发的激光式引脚检测单元是一款性价比极高的检测装置,它专门针对易受外界因素影响而变形的SOP、QFP、接插件等引脚元件。这款装置可以安装在机器上的空余位置。因此,即使是已经投入使用的设备,也可以安装。

基本规格
适用机型: AIMEX III/ IIIc、AIMEX IIS
适用元件: SOP、QFP、接插件等引脚元件
适用的元件尺寸: 45 x 45mm以下、32 x 100 mm(含引脚)
适用的引脚厚度: 0.1~1.0 mm
能检测出的最小翘起量: 0.1 mm以上



AIMEX3  关于AIMEX III的更多详细信息
AIMEX3c  关于AIMEX IIIc的更多详细信息
