在换线时占用的操作员作业时间降至“零”! NXTR 智能更换装置PM的介绍

产品・技术・展会
了解FUJI公司的锡膏印刷机


从一种产品切换到下一个产品的换线过程中,存在着诸如锡膏回收、更换钢网以及更换电路板支撑块或支撑销等许多需要人工作业的工序,这造成了操作员被束缚在这些工序中而无法脱身。

FUJI在原有的免停线补充锡膏与清洁纸以及自动更换电路板宽度与支撑销功能的基础上,通过使用智能更换装置PM,自动更换的器材范围得到了进一步的扩大,现在可以自动更换钢网。这让操作员在换线时没有任何作业负担,从换线作业中解放双手。

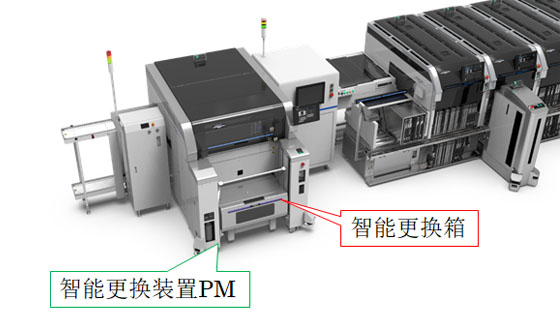

操作员只需在空闲时间在智能更换箱中备齐下一个生产中使用的钢网与支撑块,然后安装到NXTR PM中即可。

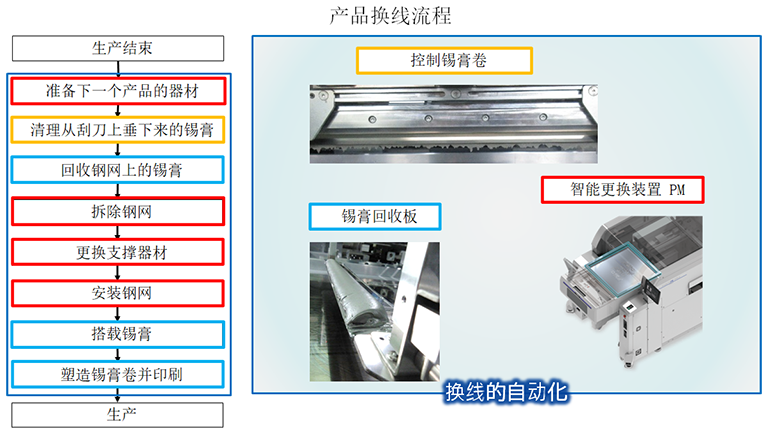

换线时根据上位系统做出的下一个生产的电路板种类切换指示,从回收锡膏到更换钢网、变更电路板支撑块和搬运轨道宽度以及补充锡膏等操作,全部自动完成。

自动换线流程

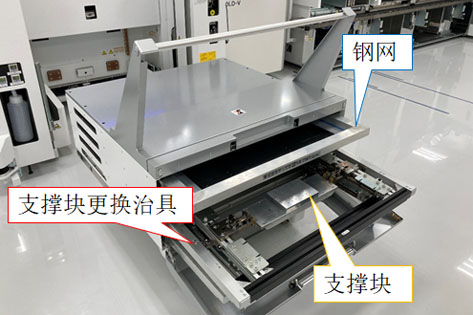

1. 在智能更换箱中备好钢网后,将其安装到NXTR PM上

预先在智能更换箱中准备好钢网和支撑块,然后将更换箱安装到智能更换装置PM上。今后,我们将支持AMR(自主移动搬运机器人)※1完成自动配送,这也可以为上料的自动化做出贡献。

*1:AMR(自主移动搬运机器人)配送 研发中

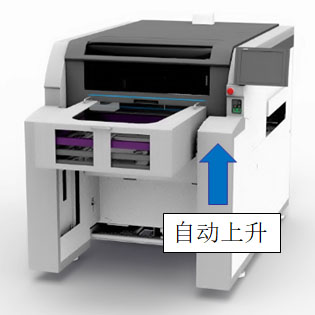

2. 换线时自动更换钢网

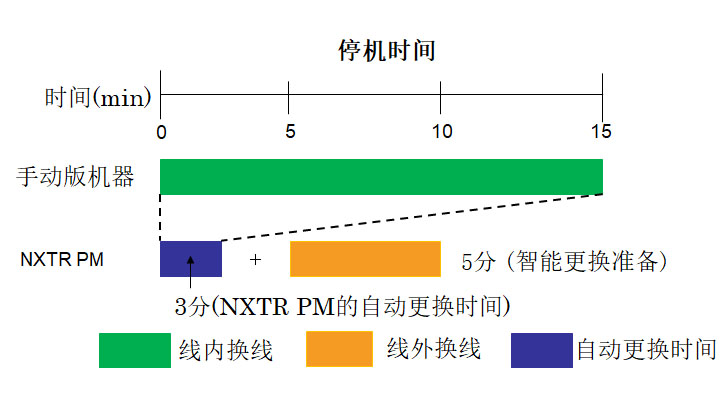

智能更换架在接收到了下一个产品的换线指示后会上升搭配更换位置进行换线。NXTR PM除了钢网外,也能自动更换支撑块跟支撑销,因此实现了换线的完全自动化。成功更换后,智能更换架撤回到安全位置,只需要3分钟便完成了整个换线过程。

3. 3. 空闲时间回收智能更换箱

回收智能更换箱,安装好后继生产所需的钢网。由于可以在生产过程中的空闲时间准备下一次的换线,因此有望通过减少机器停机时间来提高运转率和人力利用率。

NXTR PM减轻操作员负担

您已经了解智能更换装置 PM了吗?
近年来,在生产现场,由于多品种小批量生产成为主流,更换产品类型的频率增加,以及操作人员负担加重,需要一名操作人员照顾多台设备,例如印刷机、贴片机等,因此迫切希望采取应对措施以防止因负担增加而引起的操作失误。

FUJI的NXTR PM自动化机制(包括智能更换装置 PM)使所有的换线工序自动化,有助于减轻操作员负担和消除操作失误。

此外,NXTR PM上具备了能追溯钢网,支撑块等生产辅助器材的更换时间与器材信息的溯源功能,以及能从第一块电路板就可以确定最合适条件并开始印刷的印刷支援系统等其他协助生产的功能。

如果您对这款设备感兴趣,请随时联系我们。

通过自动化解决印刷工序的课题

本研讨会把焦点对准了依赖操作员的作业以及相关课题上,主要介绍用来解决这些课题的自动化解决方案。
