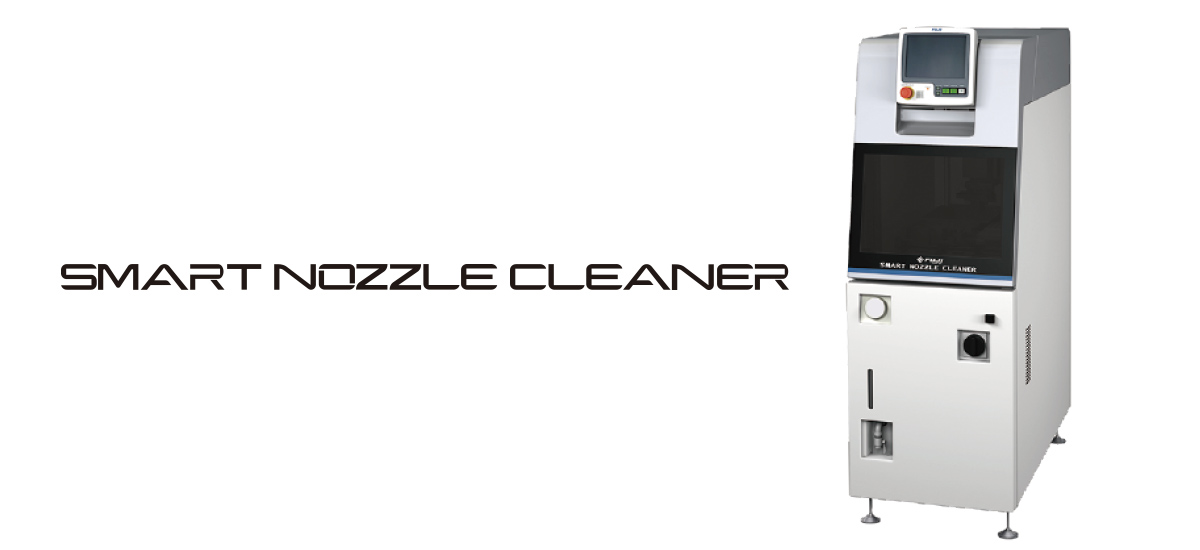

スマートノズルクリン

ノズルの洗浄・検査・セットを完全自動化
実装品質に直接影響を与えるノズルは、日常的なメンテナンスが重要です。
スマートノズルクリンは、ノズルの洗浄に加え、目視では判断が難しい検査まで自動で行います。また、メンテナンス履歴と検査結果は、システムへ自動登録されます。

製品の特徴

作業者をノズルメンテナンスから解放

実装機から取り出したノズルステーションをそのままセットできます。起動ボタンを押すだけで、ステーションからノズルを取り出し、洗浄、検査まで自動で行います。

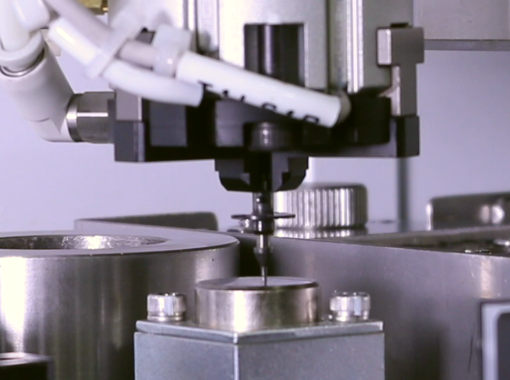

確実な検査

すべてのノズルの状態を確認し、状態の良くないノズルは、要因毎にトレイへ排出されます。

検査項目

  • 2Dコード読み取り
  • エアー流量
  • ノズル摺動
  • ノズル先端の欠け有無

オペレータの作業時間削減

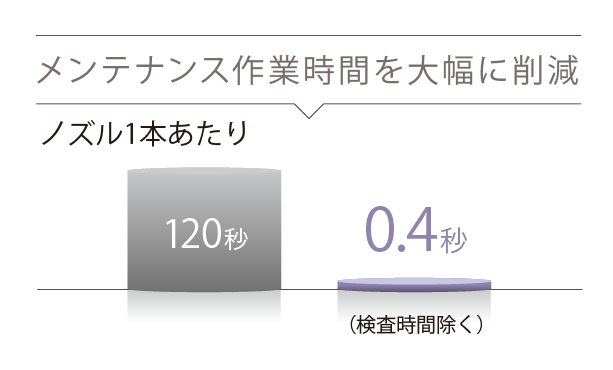

自動化により、オペレータの作業時間がノズル一本あたり120秒から0.4秒(検査時間を除く)へ大幅に削減できます。人手不足が深刻化する中、省人化に大きく貢献できます。

1台で1,000本以上のノズルを収納可能

大容量のストック機構を持っており、ノズルストッカーとしてもご利用いただけます。多彩な運転モードからお客様の生産に適した運用を選択できます。

運転モード一覧

  • 通常運転
    ノズルを洗浄・検査後、ノズルステーションへセットします。
  • 入れ替え運転
    セットされたノズルステーション上のノズルとストッカー内の洗浄検査済みノズルを入れ替えます。
  • ストッカー運転
    ストッカー内にある未洗浄ノズルの洗浄・検査を実施します。
  • 検査運転
    セットされたノズルステーション上にあるノズルの検査を実施します。
  • マニュアル動作
    指定されたノズル種、数のノズルをノズルステーションへセット、または、セットせずにトレイへ払出します。
