带Y轴刀具主軸的复合加工机 对向双主轴 自动机
GYROFLEX T4000
集先进技术于一体的
高端复合加工机
这是一款既能帮助客户提升盈利能力，又能提高加工效率与灵活性的全自动复合加工机。
GYROFLEX的特长
工序可集成
不仅配备转塔式刀架，还可通过刀具主轴搭载最多70种刀具，灵活应对各种加工需求。 通过工序的集成可高效应对多品种中批量生产。此外，由于1台设备就能完成所有加工，因此有望节省空间。
工件主轴
- 在Z轴导轨上以960mm行程对向安装。
- 搭载2个尺寸和性能相同的轴，可同时进行相同加工。
- 可在保持正确相位的同时，实现主轴间的工件交接。
- 由于Z轴导轨可高速运行，因此有望缩短主轴间的工件装载时间。

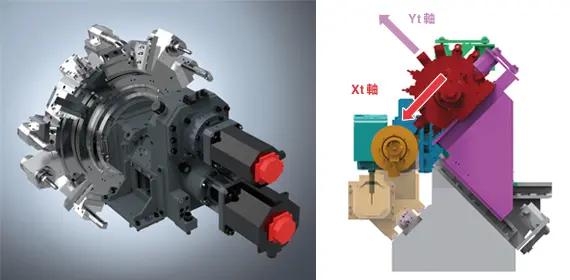

带动力刀具的刀塔
- 可搭载15把刀具
- X轴和Y轴采用高刚性滑动导轨设计。
- 刀塔转位时间0.4秒
- 采用液压式端齿盘结构
- 可进行重切削的动力刀具
动力刀具转数 ：Max. 4,000 min-1
动力刀具电机：4.5 kw
刀具主轴
- X轴和Y轴采用高刚性滑动导轨设计。
- 可以在190 度的范围内摆动，能自由访问左右两侧的工件主轴。从而使加工能力得到拓展。
- 标准支持Capto C6。
- 由于B轴采用端齿盘(Curvic Coupling)结构，因此也可用于车削加工。
- 高性能刀具主轴
刀具主轴转数 ：Max. 12,000 min-1
刀具主轴电机 ： 11 kw
ATC
- 在刀具主轴上部设有刀库，实现了顺畅换刀。
- 可收纳40把刀具
- 最快刀具更换时间：4 秒
- 最大直径 ：130 mm
刀具最大长度 ：300 mm
刀具最大重量 ：8 kg

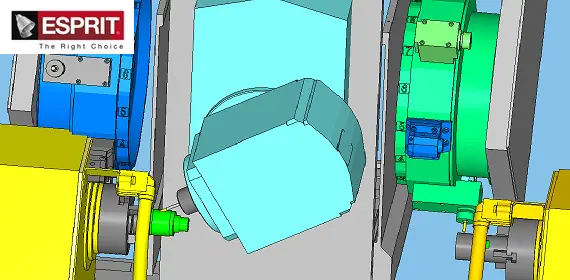

编程支援
借助3D-CAM(ESPRIT)，可以轻松编写程序。无需担心如何应对多样化的零部件形状以及工序集成。
无人化运行
可通过标配的机械手高速装卸工件，实现无人化运行。出色的切屑处理能力可为稳定持续的自动运行提供有力保障。
此外，由于能够装卸重型工件，因此有助于减轻作业员的负担。
三轴桁架机械手
- 可访问安装在机器左右两侧的周边设备。
- 上下轴采用双作用结构的母子滑轨，将设备高度控制在了最低限度。
- 机械手卡盘采用液压驱动，可实现强劲且稳定的夹紧。此外，薄型结构的双面机械手可在有限的空间内实现工件搬运
- 可安装工件夹紧确认传感器(选配)
