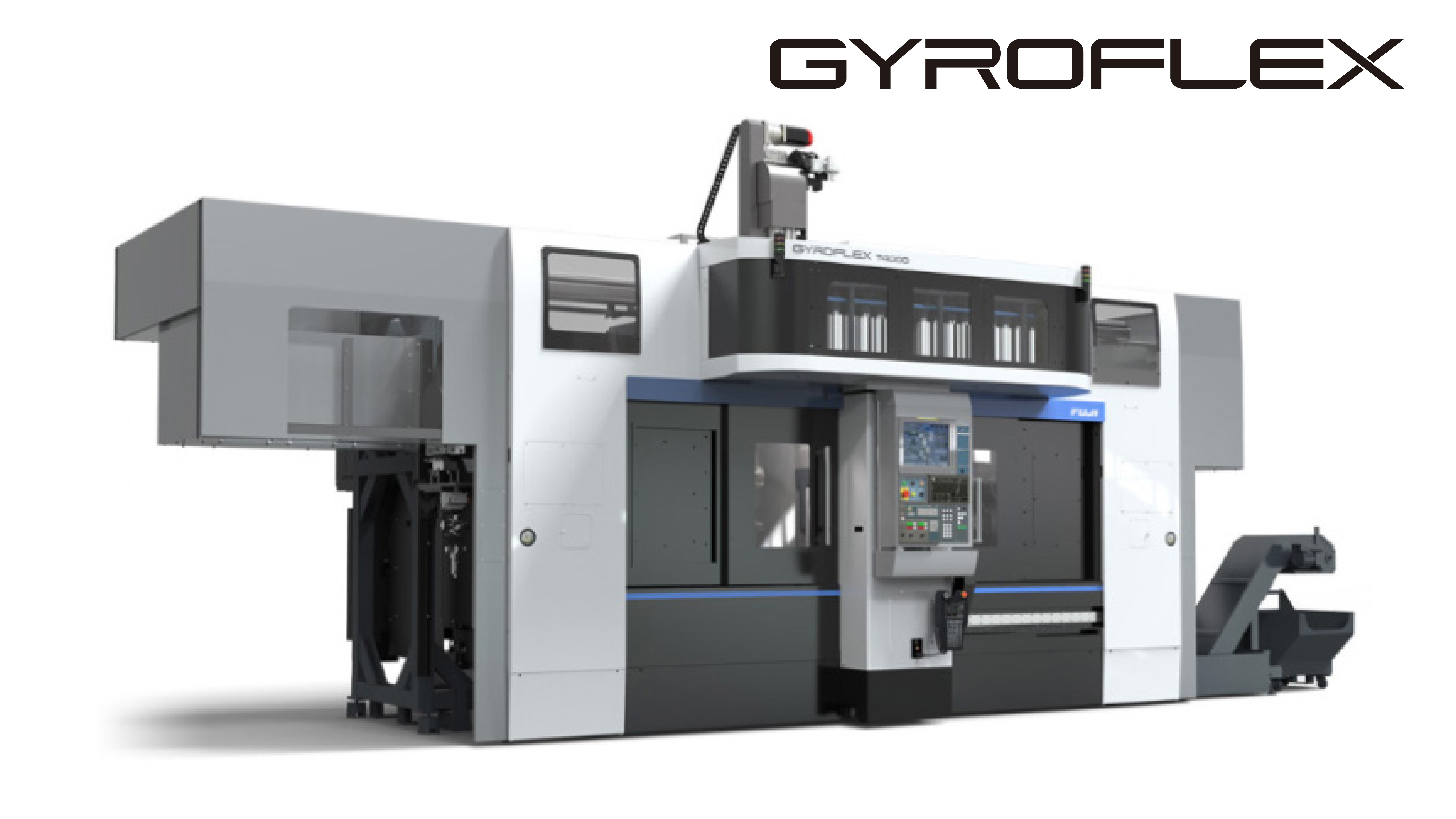

Y軸工具主軸付き 複合加工機 対向2スピンドル 自動機
GYROFLEX T4000
技術を集結させた
ハイエンド複合加工機
お客様の収益性をUPさせ、加工の効率化と柔軟性を向上した完全自動マルチタスクマシンです。
ＧＹＲＯＦＬＥＸの特長
工程集約が可能
タレット式刃物台だけでなく工具主軸による最大70種の刃具が様々な加工を可能にしました。工程集約による多品種中量生産に最適です。また、１台で加工を完結することで省スペース化も期待できます。
ワーク主軸
- Z 軸スライド上に960mm ストロークで対向に設置
- 同サイズ・同能力の２軸を搭載し、２軸同時に同一加工が可能
- 正確な位相を保ちながら主軸間のワーク受け渡しが可能
- Z 軸スライドは高速動作が可能なため、主軸間ワークローディング時間の短縮が期待できます

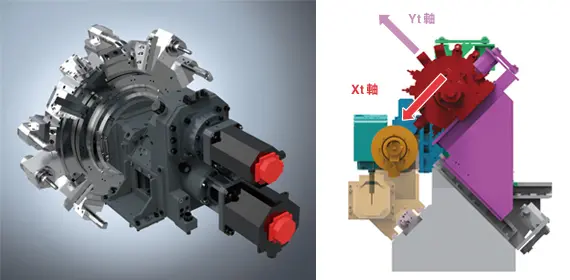

回転工具付きタレット
- 15本の刃具を搭載可能
- X 軸・Y 軸は高剛性すべりスライドを採用
- タレットインデックスタイム0.4秒
- 油圧式カービックカップリング採用
- 重切削を可能とした回転工具
回転工具回転数 : Max. 4,000 min-1
回転工具電動機 : 4.5 kw
工具主軸
- X 軸・Y 軸は高剛性すべりスライドを採用
- 190 度スイングにより左右のワーク主軸へのアクセスが可能。マシニングの可能性を広げます
- Capto C6を標準対応
- Ｂ軸にカービックカップリングを採用している為、旋盤加工に使用することも可能です。
- 高性能工具主軸
工具主軸回転数 : Max. 12,000 min-1
工具主軸電動機 : 11 kw
ＡＴＣ
- 工具主軸上部にマガジンを配置する事により、スムーズな工具変換を可能にしました
- 40 本の工具を収納可能
- 最速工具交換時間：4 秒
- 最大直径 : 130 mm
工具最大長さ : 300 mm
工具最大質量 : 8 kg
プログラミング支援

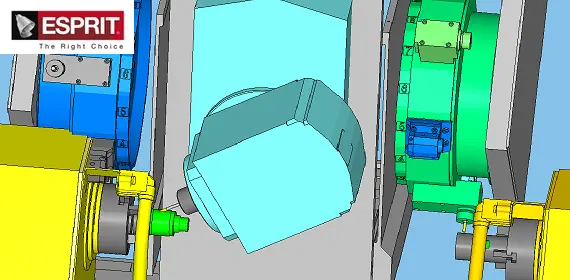

3D-CAM(ESPRIT)により容易なプログラム作成が可能となっています。多様化する部品形状や工程集約への対応もご心配いりません。
無人運転
標準搭載されたロボットにより高速でのワーク着脱・無人運転が可能になります。優れた切粉処理能力が安定した機械の連続自動運転を後押しします。
また、重量ワークの着脱も出来るので作業者の負担軽減に寄与します。
3軸ガントリーロボット
- 機械の左右に設置した周辺装置にアクセス可能
- 上下軸にダブルアクション構造の親子スライドを採用し、マシン高さを最小限に抑えました
- ロボットチャックは油圧駆動により強力で安定したクランプを可能とします
また薄型構造の両面ハンドは最小スペースでのワーク搬送を実現します - オプションとして、ワーククランプ確認センサの取り付けが可能です
