ポリゴン（多角形）加工
加工技術工程集約
公開：2026年07月01日
解決できる課題
工程集約

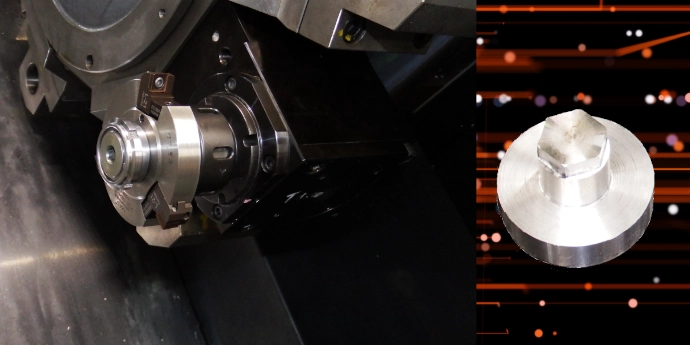

Y軸の無いNC旋盤でポリゴン（多角形）加工を行う技術です。

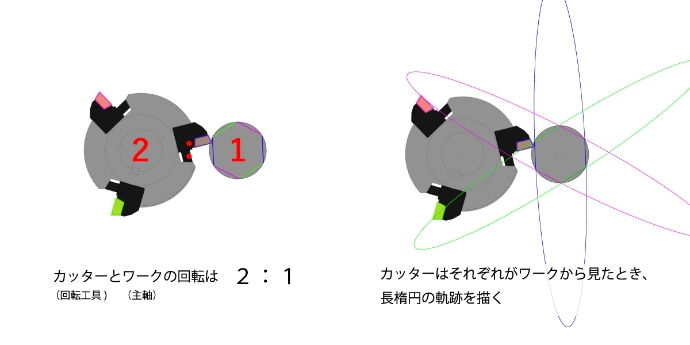

アキシャル回転工具に複数刃のカッターを取り付け、カッターとワークを2：1の比で同期回転させます。
技術詳細
3枚カッターであれば6角形の加工を、4枚カッターであれば8角形の加工をすることができます。
6角ボルトや6角ナットの平面部など JIS規格B,C級（JISB 1021）の面精度の確保が可能です。
- ※カッターの刃の軌跡はワークから見て長楕円を描くため、精密なフラット面の加工は難しいため、要求精度を確認の上ご使用ください。

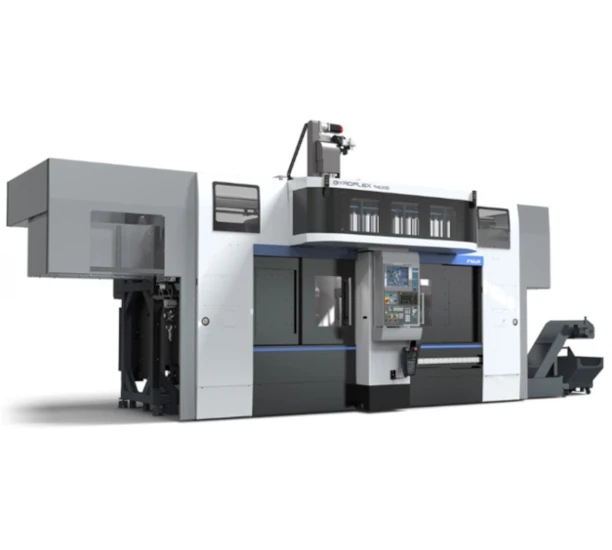

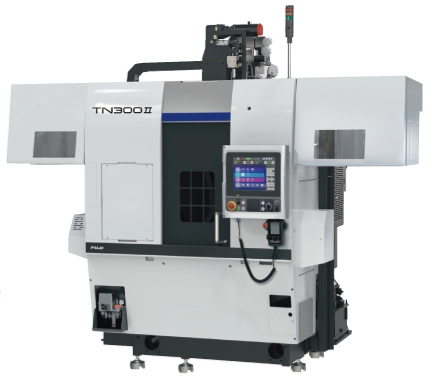

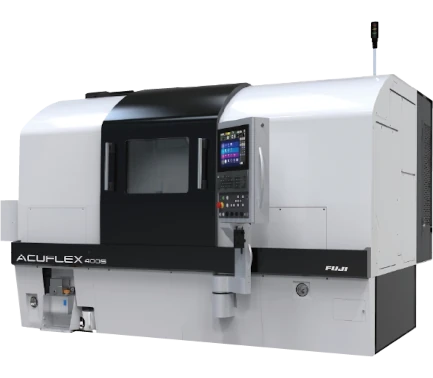

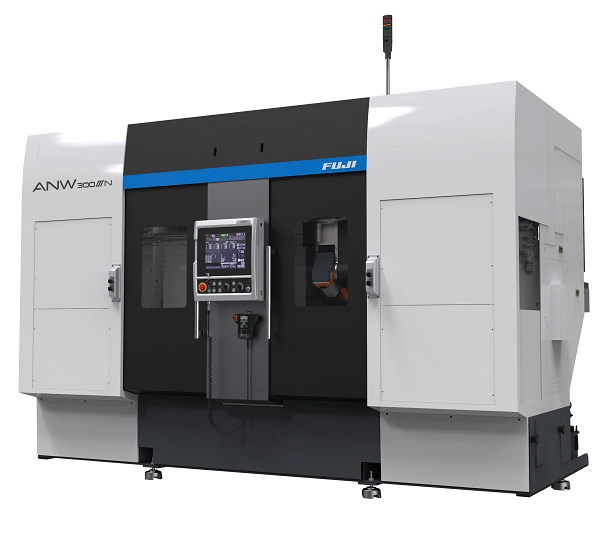

関連製品
