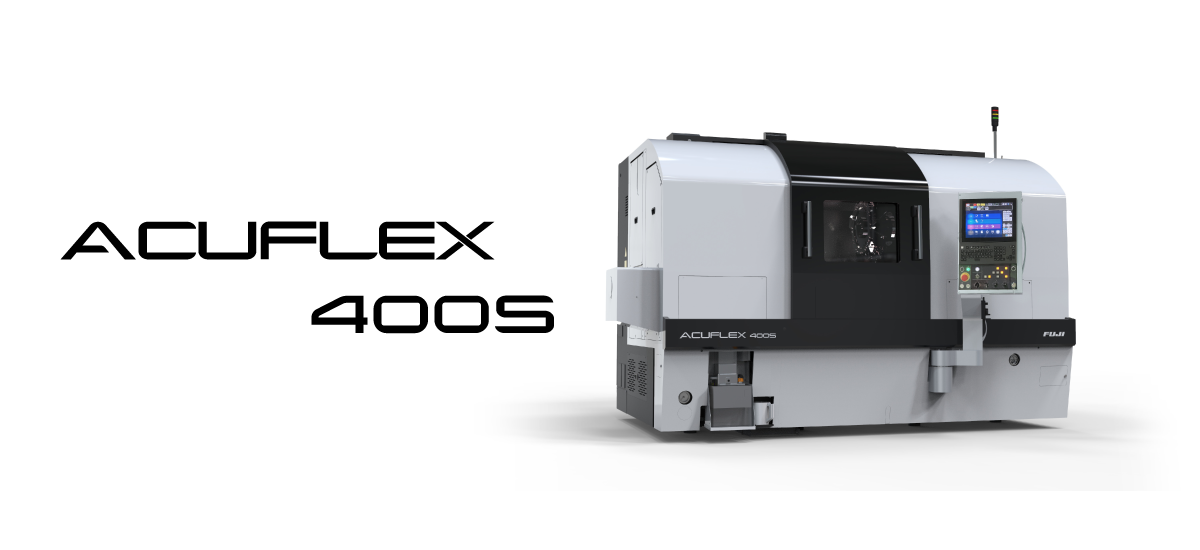

Ｙ軸付１タレット複合旋盤 ＡＣＵＦＬＥＸ ４００Ｓ
ＦＵＪＩが提案するＹ軸付１タレット複合旋盤 ＡＣＵＦＬＥＸ ４００Ｓ
小さな外観でありながら大きなワークの加工が可能です。
ＡＣＵＦＬＥＸ ４００Ｓの優位性

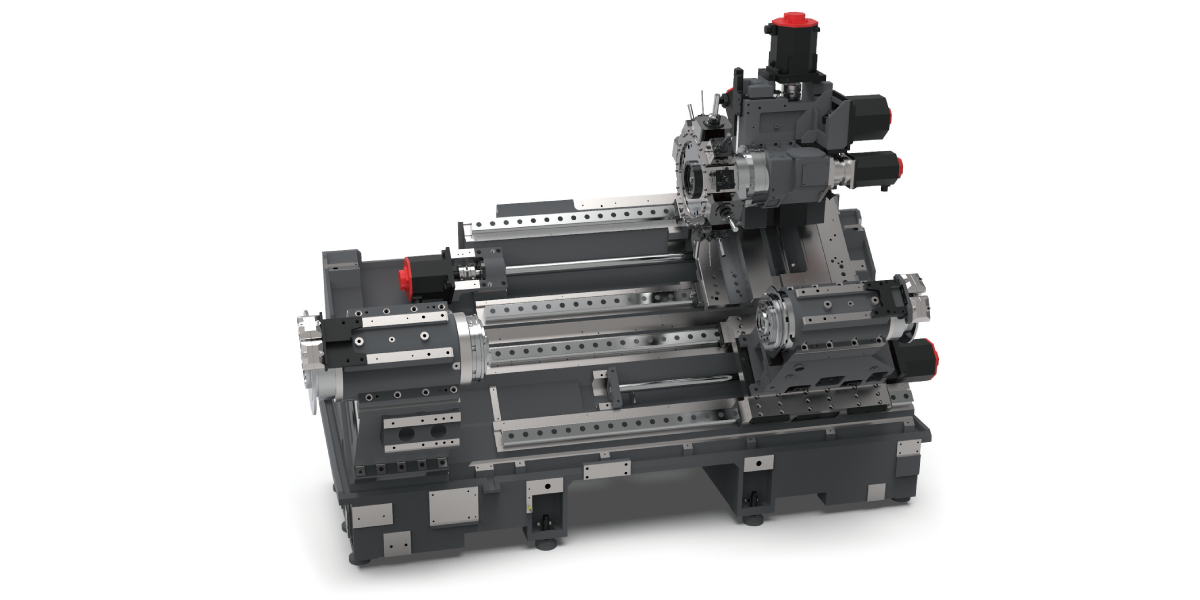

Ｚ軸スライドは取付ピッチを広く配置したローラーガイド、ＸＹ軸にはすべりスライドを採用し、高剛性とスピードの両立を実現。
又、各ユニット・カバー類の最適配置によりクラスＮｏ，１のワーク振り回し径を実現しました。

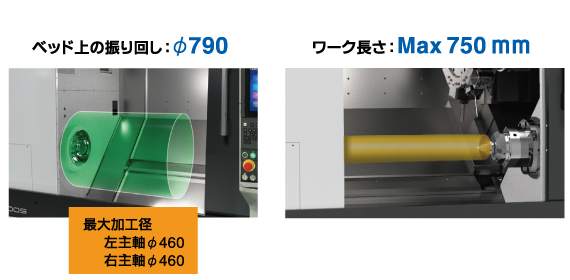

クラスＮｏ，１のワーク振り回しサイズ
左主軸は最大１５インチチャックの搭載が可能。
振り回しを大きくとるため、機内スペースを最大現確保し、大ワークに対応可能としました。

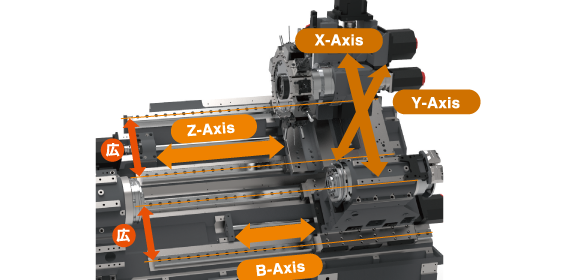

左主軸に匹敵する重切削可能な右主軸
取付ピッチを広く配置したＺ軸スライドとＢ軸スライドにはローラーガイドを採用。
加工点に近いＸ・Ｙ軸スライドには高剛性すべりスライドを採用。

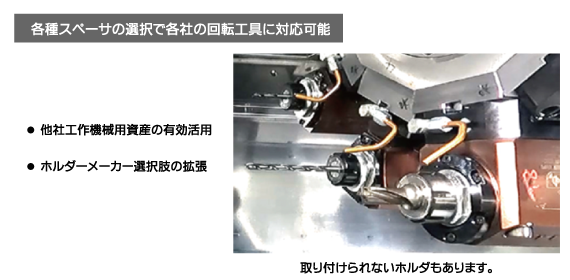

各社回転工具ホルダを搭載可能 ※特許出願中
マルチ化により、高剛性回転工具や突出し最大化など、用途に応じて選択可能。
多種多機能回転工具の入手性向上。
ＡＣＵＦＬＥＸ ４００Ｓの特長

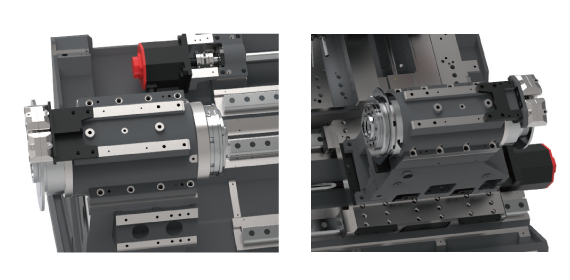

主軸
・左主軸 標準 φ１２０（オプション φ１００）
・右主軸 選択オプション φ１００

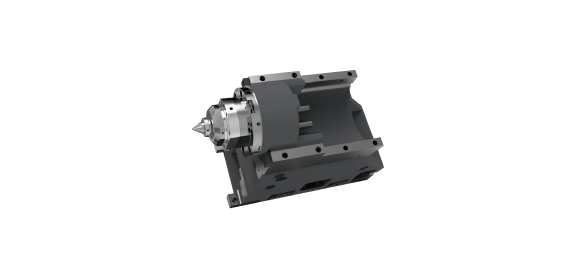

テールストック （選択オプション）
・駆動方式：サーボモーター
・テーパ穴の形式：ビルトインセンタ ＭＴ，４
・ストローク：８３０ｍｍ
・最大推力：６，６００Ｎ

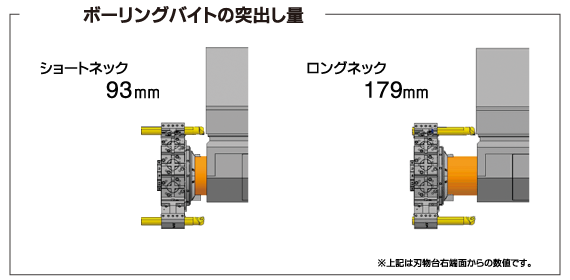

タレット
剛性の高いショートネックと右主軸のツーリングの柔軟性を持たせたロングネックの２種類から選択可能です。
標準仕様は１２頭タレット。２０頭タレット仕様は後日追加予定です。

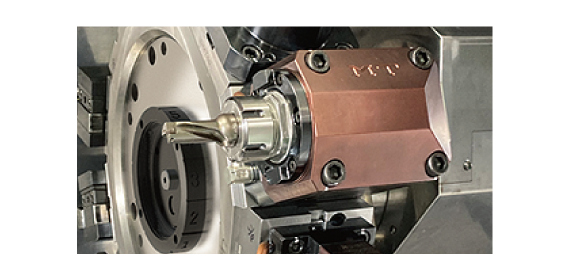

回転工具
・入手性の高いBMT規格を採用
・ＢＭＴ４５～６０が使用可能（標準はＢＭＴ５５）

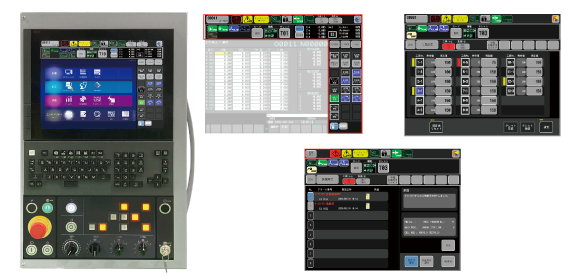

大型操作盤
フルキーボードを操作盤中央に配置することで操作性を向上させました。

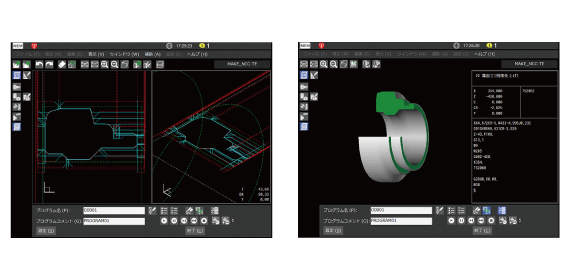

対話式プログラミングソフト
・素材と部品の形状を作成するだけで簡単にプログラミング可能
・多様な形状作成方法（シンボリック入力、ＣＡＤデータ入力、ＣＡＤ作図）
・複合旋盤加工のプログラム作成が可能（旋削、穴、ミーリング）
・２スピンドルの機械構成に対応
・自動工程決定により、プログラム作成時間を短縮
