sFAB-D 大型部品対応ソリューション

製品・技術・展示会



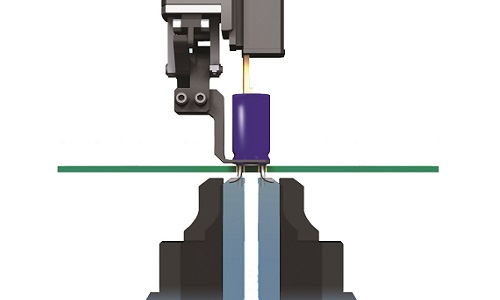

100mmを超える大型部品の補給回数を削減

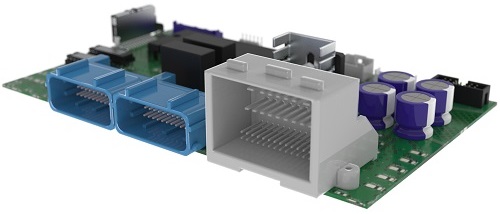

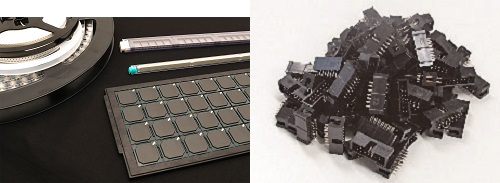

ECUなど車載基板に代表される大型コネクタは、1辺の長さが100mmを超えることも多く、これらの使用は今後も高まると予想されています。しかし、このような部品の荷姿は非常に大きく、従来の供給ユニットで使用するためには、小型トレイへの詰め替えが必要でした。また、1トレイあたりの供給数が少なくなるため、部品補給サイクルが増えてしまうという課題がありました。

このような課題のソリューションとして、新たに大型部品用トレイ供給ユニット「sMTU-XL」を開発しました。

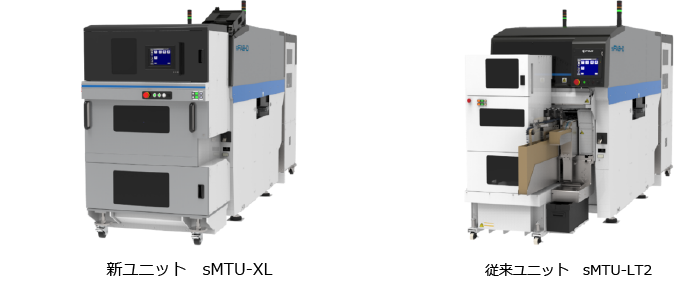

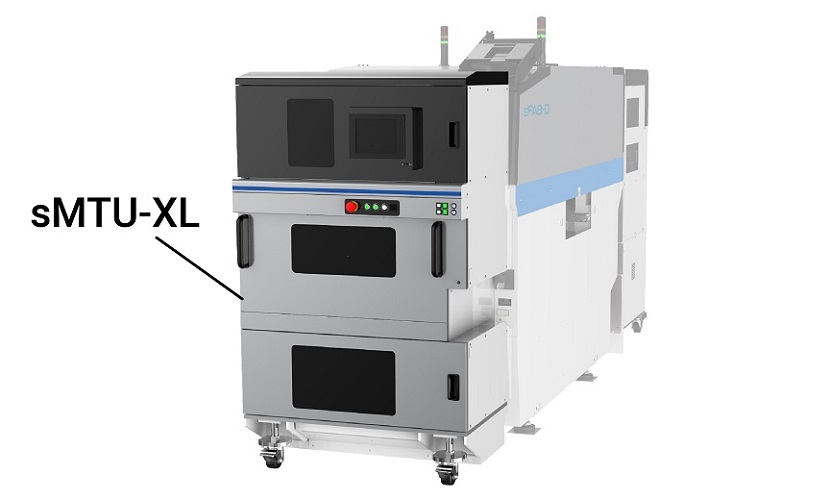

大型部品対応トレイユニット「sMTU-XL」

従来比3倍の部品供給量を確保しながら、フットプリントの増加を1.04倍と従来とほとんど変わらないサイズで実現しました。

小型トレイへの詰替えを不要にする大型トレイパレット

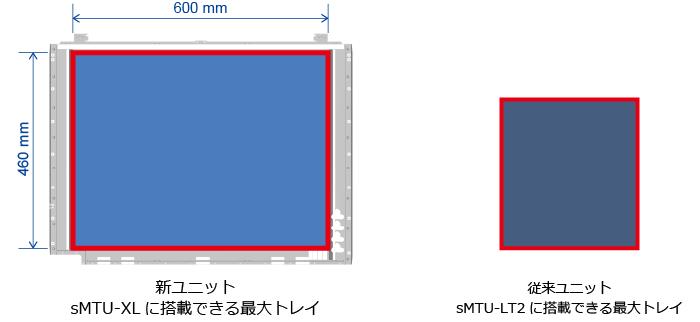

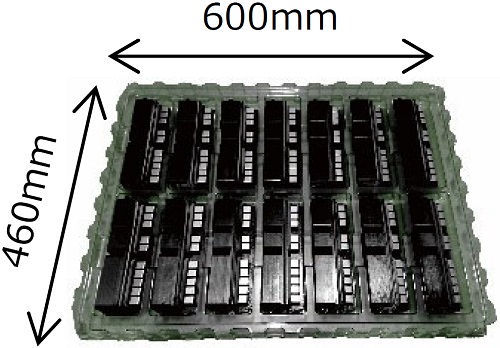

sMTU-XLのトレイパレットは、最大 600mm×460mm のトレイを搭載可能。
100mmを超える部品も一度に供給できるため、従来のような小型トレイへの詰め替え作業は不要となります。

供給部品数UPのための方策

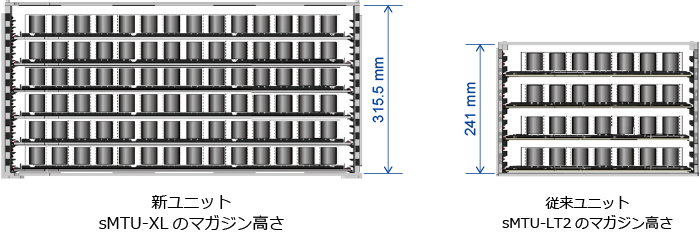

マガジン庫内の高さは従来よりも74.5mm高く、マガジン庫内の容積率が300%アップ したことにより、より多くの部品を供給できるようになりました。

仕様一覧
項目 sMTU-XL sMTU-LT2
マガジン数 2個 2個
トレイスロット数 24スロット ×2マガジン 12スロット ×2マガジン
スロット占有数 トレイ厚さ~18mm  :2スロット
トレイ厚さ~30.5mm :3スロット
トレイ厚さ~43mm  :4スロット
トレイ厚さ~55.5mm :5スロット
トレイ厚さ~68mm  :6スロット
トレイ厚さ~80.5mm :7スロット
トレイ厚さ~15mm :1スロット
トレイ厚さ~35mm :2スロット
トレイ厚さ~55mm :3スロット
トレイ厚さ~75mm :4スロット
最大トレイ数 2枚/段 2枚/段
最大トレイサイズ 1枚置き/段 :600×460mm
2枚置き/段 :290×460mm
1枚置き/段 :320×350mm
2枚置き/段 :150×350mm
最小トレイサイズ 90×90mm 90×90mm
最大搭載重量
( /1段当たり )
トレイ厚さ~18mm  :4.0kg
トレイ厚さ~30.5mm :6.0kg
トレイ厚さ~43mm  :8.0kg
トレイ厚さ43mmを超える場合 :10.0kg
トレイ厚さ15mm/段以下   :2.5kg
トレイ厚さ15mmを超える場合 :6.0kg
sFAB-D 取付けサイド Side1 Side1

ここでご紹介した大型部品対応だけでなく、自動化を困難にしている潜在課題は多く残っていると考えており、引き続き新しい技術でお客様のニーズに応えてまいります。
