チャック／ツーリング設計

• ◆デザインチャック



  FUJIは工作機械メーカーであると同時にチャックも自社生産しています。ワークに合わせて引き当て設計をいたします。ご要望に応じて特殊チャックの製作も承ります。

  • 3爪チャック/コレットチャック.pdf
  • 特殊チャック.pdf

• ◆ツーリング提案



  ツールの選定、干渉チェック、ツールホルダの選定までツーリング図を作成し対応いたします。

自動化設計

• ◆CSD300Ⅱ/CSS300Ⅱ　（ガントリーロボット機）



• ◆TN300Ⅱ/TN300Ⅱ　（ガントリーロボット機）



• ❶ワークストッカー



  ワークサイズに合わせて10パレット、12パレットが選択できます。IN装置、OUT装置、またはIN/OUT共用装置としても使用でき、ラインの無人化に寄与します。

• ❷ワークシュート



  着座NG、検測NG時に機械を止めることなく、そのワークを機外へ自動排出することができます。品質チェックシュートとしても使用可能です。

• ❸反転装置・シフト装置



  マシン間に配置され、ワーク姿勢の反転やガントリーロボット同士の受渡し時にワークをシフトさせます。

• ❹計測装置



  加工済みワークの寸法を測定します。また、測定結果をNCにフィードバックし自動的に寸法補正を行うことができ、加工ラインの品質を維持できます。

• ❺コンベア



  ワークをコンベア上にてストックできます。IN装置、OUT装置として使用しラインの自動化に寄与します。

• ❻補助ローダー（TNⅡ）



  Ｚ軸スライド上に取付けられた補助ローダーとガントリーロボットのコンビネーションにより、マシン間の反転装置が不要となります。

• ◆ANWⅢ/ANS31・40　（スイングアームロボット機）

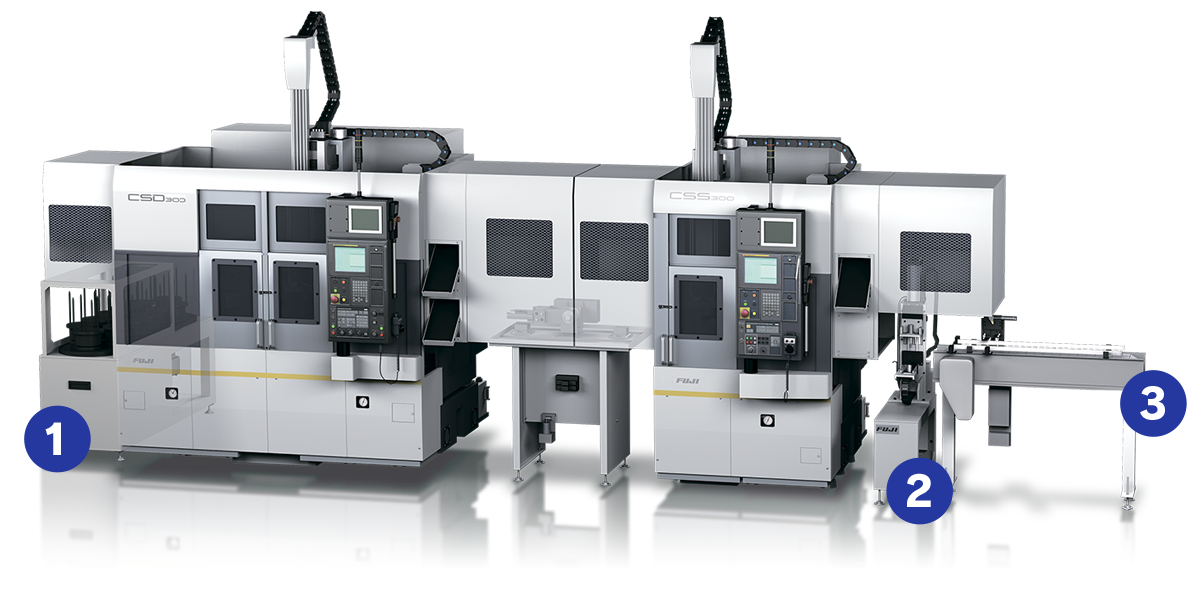

• ❶周辺装置（側面）



  ・ワークストッカ

  ・アウトシュート

  ・アウトコンベア

  ・計測装置

  ・ワークシフタ

  ・仮置台　等

• ❷補助ローダー



  Z軸スライドに取付けられた補助ローダが、主軸チャックから加工済ワークを取外します。ロボットは未加工ワークを主軸チャックへ取付け加工済ワークを補助ローダから受取ります。次工程に受け渡す際に必要な反転・洗浄そしてチャックの基準面清掃を同時に行います。

• ❸周辺装置（前面）



  ・計測装置

  ・引き出し式品質チェック

  ・NGシュート

  ・位相決め装置 等
